Sección fuera de línea

  •  Unidad 4 y 5

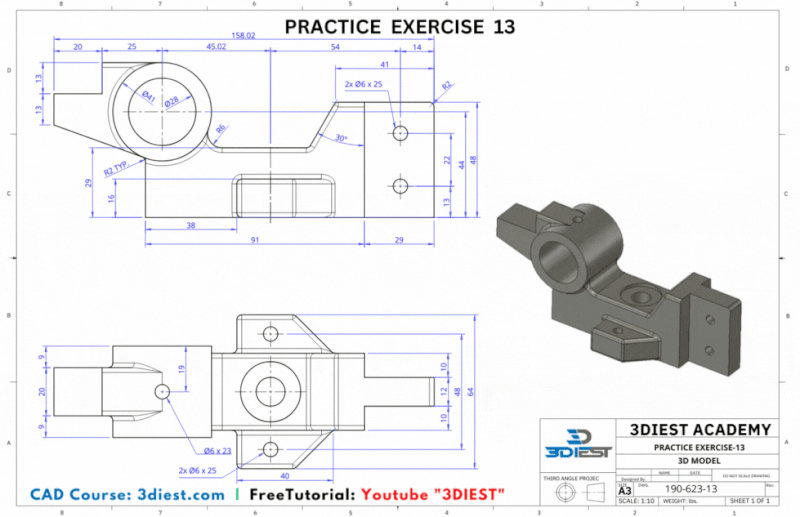

    Entorno PLANO

    • Solid Edge proporciona un entorno Plano independiente  para producir dibujos técnicos directamente a partir de piezas tridimensionales o modelos de conjunto. Los dibujos de Solid Edge están asociados con el modelo tridimensional, de manera que el dibujo refleja los cambios en el modelo a medida que progresa el diseño.

      Este vínculo entre el dibujo y el modelo reduce la necesidad de mantenimiento del dibujo como consecuencia de los cambios en la ingeniería, de manera que puede conservar sus dibujos actualizados respecto al modelo de pieza o conjunto. Las representaciones de líneas ocultas son propiedades de la vista de dibujo y no afectan a la visualización del modelo sólido en los entornos Pieza, Chapa o Conjunto.

      Puede crear dibujos que muestren varias vistas, secciones, detalles, cotas, notas y anotaciones. También puede agregar a los dibujos marcos de control de la operación, marcos de referencia absoluta, símbolos de soldadura y símbolos de acabado superficial.

      Resulta sencillo asegurarse de que las cotas y anotaciones de sus dibujos se ajustan a las normas de su empresa o a las normas internacionales; al igual que con los productos Microsoft Office, puede captar estos valores en estilos y plantillas.

    • Producción de bloques con etiquetas Tarea



      Objetivo:

      Generar un rótulo normalizado de plano con etiquetas de datos.





      Actividades:

      1. Abrir el archivo de plantilla de plano creada por cada estudiante: CFAC_2025_apellido.dft
      2. Abrir el documento rotulo_vacio_2025.dft, copiar todo el marco del rótulo con sus respectivos textos y pegarlo en el archivo de plantilla.
      3. Al trabajar en el archivo de plantilla, crear cada etiqueta de bloque como se visualiza en el archivo de imagen bloque_rotulo_en_edicion.jpg
      4. Incorporar en el marco del rótulo la imagen logo_cfac_2025.jpg
      5. Crear un bloque que incluya el marco, los textos fijos, las etiquetas y el logo institucional, nombrándolo como bloque_rotulo_2025
      6. Editar el bloque e incluir toda la información mostrada en la imagen bloque_rotulo_final.jpg
      7. Guardar el archivo de plantilla y subirlo en esta tarea.


    • Práctica integral de planos Tarea



      Objetivo:

      Crear planos estandarizados con diferentes vistas de conjunto, vistas de piezas, y toda la acotación e indicaciones de montaje y fabricación.





      Actividades:

      1. Abrir los archivos de referencia Prensa_de_Troquelado_CONJUNTO.pdf y Prensa_de_Troquelado_CONJUNTO.pdf
      2. Crear un archivo de plano usando la plantilla de plano creada por cada estudiante: CFAC_2025_apellido.dft, nombrándolo como APELLIDO_prensa_2025_CFAC.dft
      3. Crear 2 hojas de trabajo formato A2 y 2 hojas de fondo.
      4. Trazar formatos A2 en las hojas de fondo, e incluir el rótulo generado en la tarea anterior.
      5. En la primer hoja de trabajo, trazar todas las vistas de conjunto y realizar las acotaciones e indicaciones sobre cada vista. Las lista de materiales por ahora no debe realizarse. No crear los cuadros de tolerancias y rugosidades.
      6. En la segunda hoja de trabajo, trazar todas las vistas de piezas y realizar las acotaciones e indicaciones sobre cada vista. Las lista de materiales por ahora no debe realizarse. No crear los cuadros de tolerancias y rugosidades.
      7. Guardar el archivo de plano.
      8. Crear un archivo .pdf por cada plano.
      9. Comprimir la carpeta completa, incluyendo archivos de pieza, archivo de conjunto, archivo de plano y archivos .pdf; y subirlos a esta tarea.


  • Evaluación PLANO 2025

    • Evaluación modulo PLANO - 22-05-2025 Tarea
      FINALIZADO


      OBJETIVOS DEL EXAMEN

      • Crear un plano en el programa SOLID EDGE 2025, y generar las mismas vistas, acotación y anotaciones mostradas en una plano de referencia.
      • Uso del Administrador de Diseños.

      COMENTARIOS PRELIMINARES SOBRE EL TRABAJO A REALIZAR

      • En este trabajo se debe trazar el plano de piezas y conjuntos que ya fueron creadas en el ambiente 3D (sin incluir el modelado de las mismas), la acotación de las vistas, la creación de distintos tipos de anotaciones; dentro de un formato estándar.

      RECOMENDACIONES PREVIAS

      • Modificar el tiempo de autoguardado de los archivos para evitar pérdidas de información en caso de un cierre inesperado del programa.

      DESCRIPCION DE LAS TAREAS

      1. Crear una carpeta con el nombre “PLANO_CFAC2025_apellidodelestudiante”.
      2. Descomprimir todos los archivos (9 archivos en total: 7 archivos de SOLID EDGE de pieza, 1 archivo de SOLID EDGE de conjunto y  1 archivo PDF) en la carpeta creada previamente. No se debe modificar ningún archivo de pieza o conjunto.
      3. Abrir y revisar los archivos de información enviados, reconociendo cada una de las partes que componen el conjunto, y analizar las vistas a realizar.
      4. Crear un archivo de plano dentro de la carpeta creada inicialmente, con el nombre “PLANO_CFAC2025_apellidodelestudiante.dft”, el cual se usará como archivo de conjunto general. Es indispensable que la creación del archivo de plano se realice a partir de la plantilla creada previamente en clase por el estudiante.
      5. Realizar la edición de los textos incluidos en el bloque rótulo, que fue creado con etiquetas.
      6. Igual que lo plasmado en el/los plano/s PDF de referencia, crear las vistas, cortes y detalles, y aplicar los cortes parciales. Recordar que todo lo referente a vistas e indicaciones debe realizarse en las hojas de TRABAJO.
      7. Acotar y realizar todas las indicaciones mostradas en el/los plano/s de referencia. Recordar que las líneas de referencia de las cotas NO deben hacer contacto con la geometría.
      8. Renombrar todas las piezas y conjuntos desde el Administrador de Diseños (abriendo el PLANO PLANO_CFAC2025_apellidodelestudiante.dft), usar el mismo nombre que ya tienen las piezas, pero agregando al inicio la inicial del primer nombre y del primer apellido del estudiante.
      9. Guardar archivo/s PDF de las hojas de plano.
      10. Comprimir la carpeta completa en formato .zip, incluyendo TODOS los archivos de pieza, conjuntos, el archivo de plano, y los archivos PDF creados previamente. No deben incluirse los archivos enviados para referencia.
      11. Subir el archivo comprimido en la actividad de tarea.

      CONDICIONES Y PONDERACIÓN DEL EXAMEN

      1. El examen debe realizarse en forma INDIVIDUAL. No se considerarán trabajos que no hayan sido realizados total o parcialmente por el estudiante.
      2. El tiempo disponible para la realización del trabajo es el que está asignado en el aula virtual (4 hs reloj de plazo de ejecución + 0,5 hora penalizando puntaje). La carga del archivo comprimido con el trabajo puede realizarse en cualquier momento anterior al horario de finalización.
      3. Los/as estudiantes pueden hacer consultas durante la realización del examen en el grupo de WhatsApp, la cual será respondida a la brevedad.

      CRITERIOS DE EVALUACIÓN

      1. Uso del formato estándar, y edición del rótulo (5p).
      2. Realización de vistas (35p).
      3. Acotación (20p).
      4. Anotaciones (tolerancias, simbología varia, notas relacionadas al 3D, líneas de centro, marcas de centro, etc.) (20p).
      5. Configuración del tamaño de texto (2,5 mm para cotas y anotaciones varias, 5 mm para títulos de vistas, 3 mm para las indicaciones de escala en los títulos de vistas) (5p).
      6. Uso del Administrador de Diseños (5p).
      7. Tiempo de modelado (10p).
