TP2 - Pieza 2 - Error al realizar chavetero

TP2 - Pieza 2 - Error al realizar chavetero

by Martina Roby Culasso -
Number of replies: 1

Buenas tardes. Tengo un problema para realizar el chavetero de la Pieza 2 del Trabajo Práctico. He intentado hacerlo por extrusión y con la herramienta "ranura", y obtengo el mismo mensaje de error. ¿A qué puede deberse?

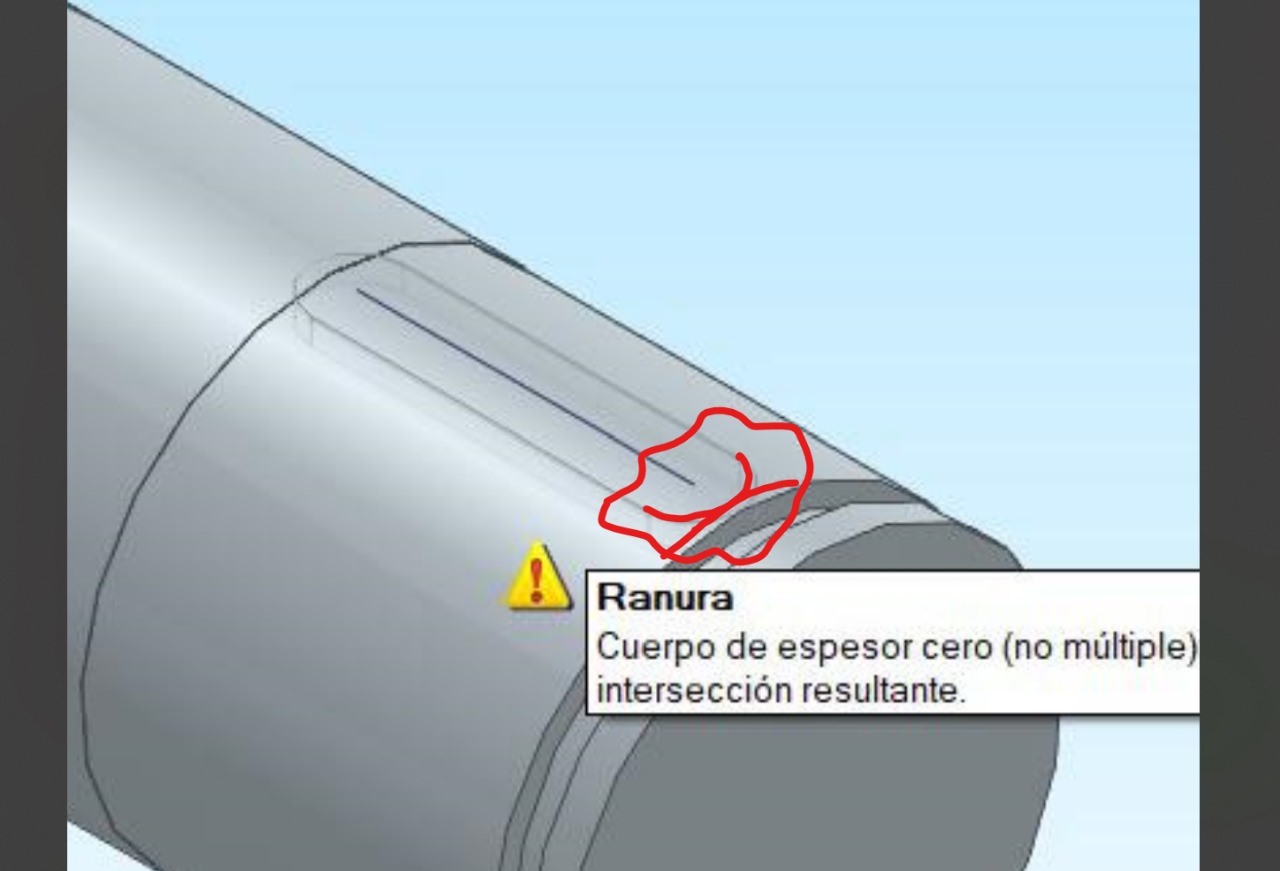

Adjunto imágenes del mensaje de error.

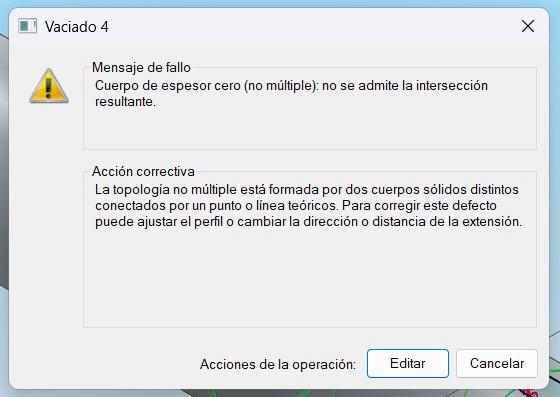

Mensaje de fallo.

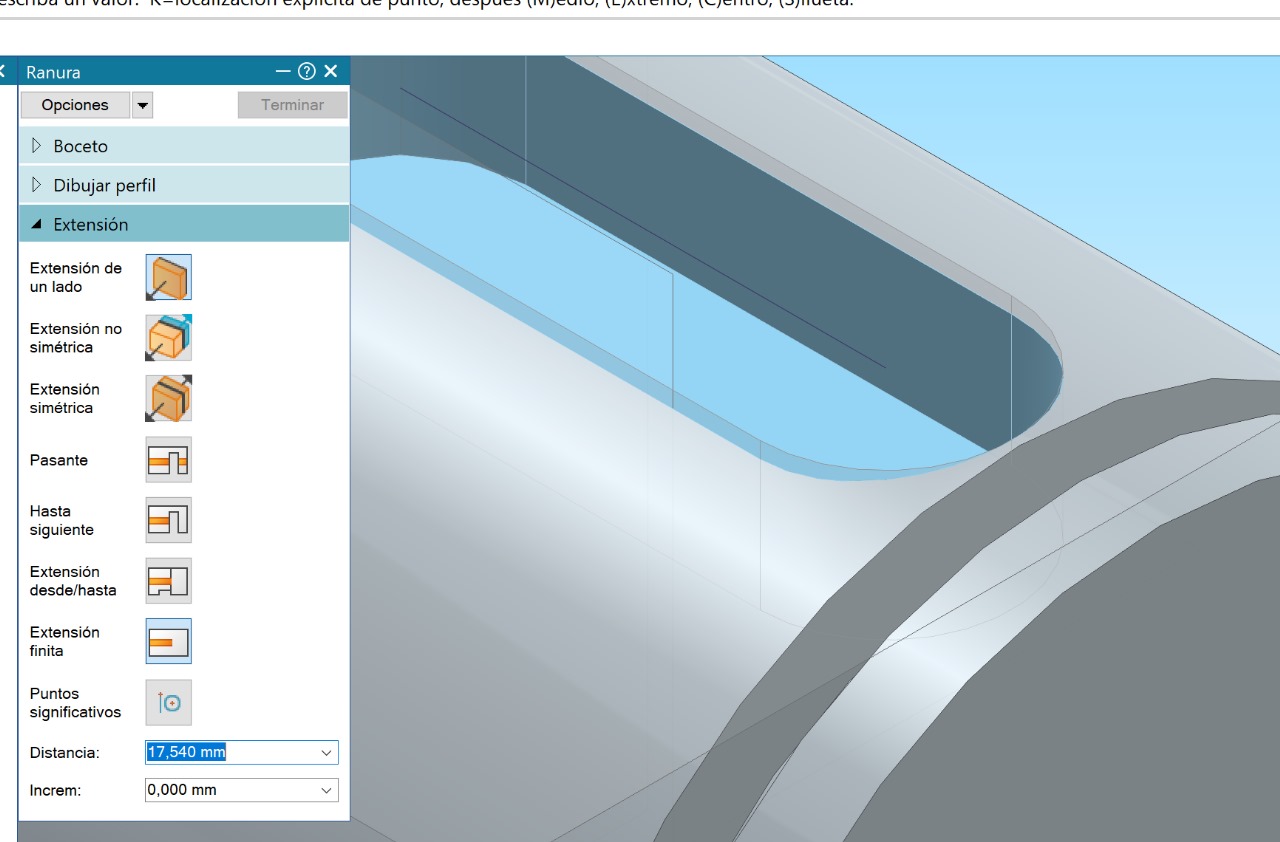

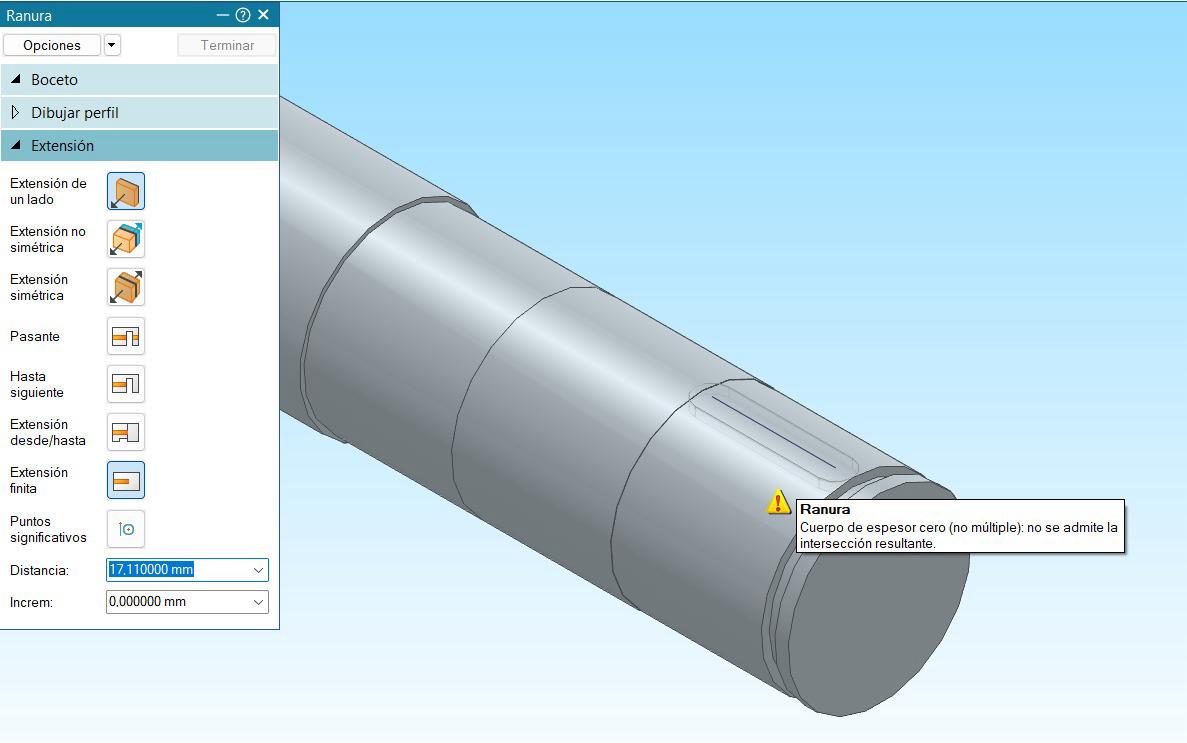

Error al intentar de hacer una ranura.

In reply to Martina Roby Culasso

Re: TP2 - Pieza 2 - Error al realizar chavetero

by Sebastian Lazo -

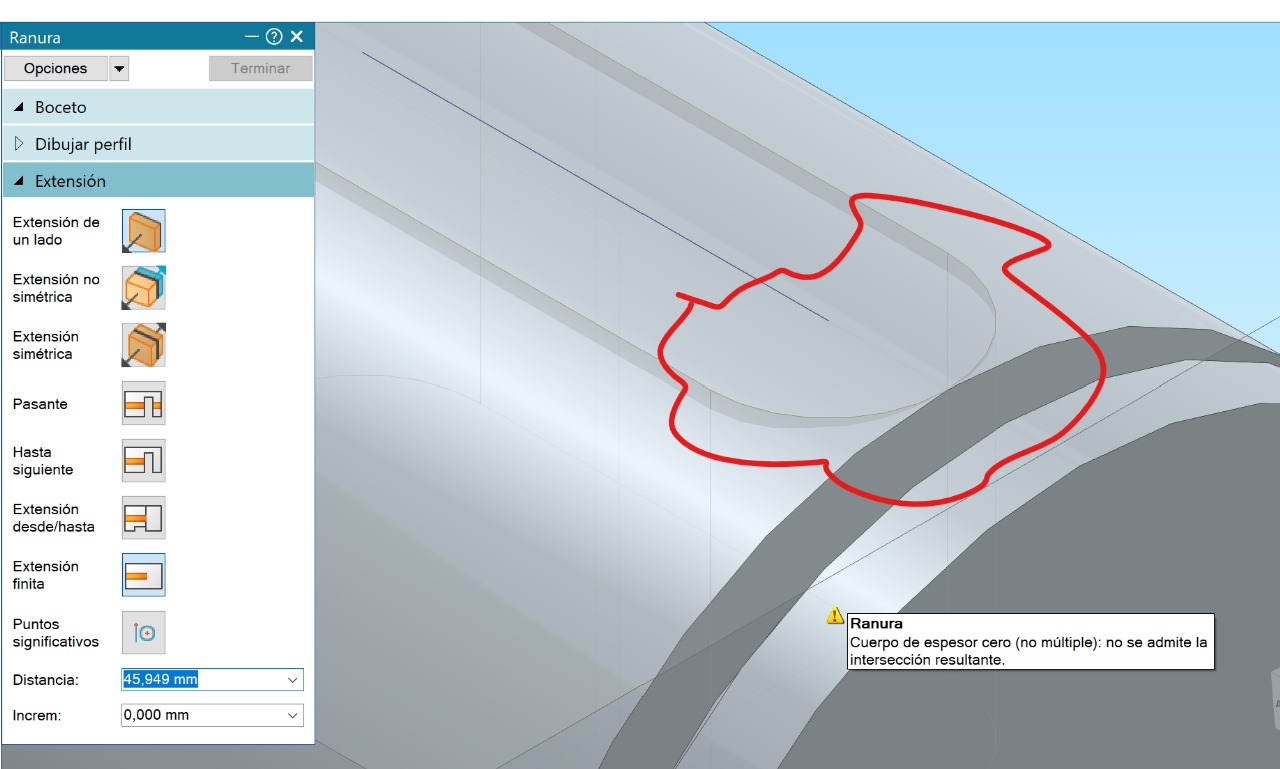

Buenas tardes El problema está en esa zona, en el extremo de la ranura, donde se vincula con la ranura circular. No debería existir contacto tangente entre ambas ranuras, ya que queda un zona de la pieza con espesor 0.

Resuelto:

Instructivo para la operación RANURA
